Гидравлический разделитель (гидрострелка) BLH AFRISO

Гидравлический разделитель (гидрострелка) BLH AFRISO арт. 9080100

      Гидрострелки предназначены для гидравлического разделения контуров источника и потребителей тепла. Они исключают гидродинамическое влияние, при отключении и включении некоторых контуров в системе отопления, на весь гидродинамический баланс. Использование гидрострелок позволяет также удалять воздух и выводить шлам из системы.

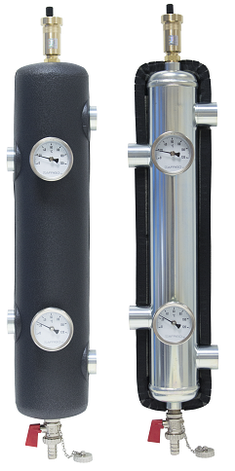

      Корпус гидрострелки выполнен из оцинкованной стали, внутри которой находятся стальные разделительные сетки. Гидрострелка оснащена автоматическим воздухоотводчиком с отсечным клапаном, краном для слива KFE и двумя термометрами. Теплоизоляция из полиэтилена XLPE (BLH 801-EPP).

Гидравлическая стрелка осуществляет следующие физические процессы:

1. Разделение циркуляционных насосов источника тепла и отопительных контуров, что позволяет обеспечить необходимую скорость потока для источника тепла, не зависимо от алгоритма работы насосов отопительных контуров. Постоянная скорость потока для источника тепла, позволяет обеспечить работу горелки в стабильном режиме, без скачков, что увеличивает кпд котла.
2. Выравнивание разницы температур между подающей и обратной линиями. Разница температур становится более постоянной, что влияет на стабильный режим работы горелки котла.
3. Повышение температуры обратной линии, за счет теплообмена от подающей линии.
4. Турбулизация потоков в гидравлической стрелке позволяет эффективно удалять воздух, шлам и сторонние примеси. Для этого в гидравлической стрелке предусмотрен воздухоотводчик и сливной кран.

      Гидравлическая стрелка выполнена из стальной оцинкованной стали с внутренней сеткой разделения, изоляция из пенополистирола, воздухоотводчика, сливного крана, 2-х термометров.

Технические данные:

• Pmax – 6 бар; Tmax – 90 °C
• Содержание гликоля – max 50%
• Воздухоотводчик – НР ⅜”, 12 бар, отсечной клапан
• Кран для слива KFE – никелированный, НР ½”
• Термометры – Ø 63, 0-120°С, НР ½”, класс – 2,0
